22MM金属减速齿轮箱
22MM金属减速齿轮箱
22MM金属减速齿轮箱

22MM金属减速齿轮箱

外径:22mm

材质:五金

旋转方向:cw&ccw

齿轮箱回程差:≤2°(可定制)

轴承:含油轴承;滚动轴承

轴向窜动:≤0.1mm(含油轴承);≤0.1mm(滚动轴承)

输出轴径向负载:≤120N(含油轴承);≤170N(滚动轴承)

输入速度:≤15000rpm

工作温度:-30……+100℃

在线咨询
资料下载
产品参数
齿轮箱参数
齿轮级数 1 2 3 4
减速比 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
最大容许扭力(gf.cm) 15000 15000 15000 15000
瞬间容许力矩(gf.cm) 36000 36000 36000 36000
齿轮箱效率 90 85 80 75
长度 19.1 26.4 33.7 41
马达规格参数
马达(可选择) 空心杯电机、无刷电机、步进电机
电压(可选择) 3-24V
输入速度 ≤15000rpm
电流 300mA max
22MM金属减速齿轮箱
齿轮级数:1
  • 驱动比
  • 4/6
  • 最大容许扭力(gf.cm)
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 齿轮箱效率
  • 90
  • 长度
  • 19.1
齿轮级数:2
  • 驱动比
  • 16/24/36
  • 最大容许扭力(gf.cm)
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 齿轮箱效率
  • 85
  • 长度
  • 26.4
齿轮级数:3
  • 驱动比
  • 64/96/144/216
  • 最大容许扭力(gf.cm)
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 齿轮箱效率
  • 80
  • 长度
  • 33.7
齿轮级数:4
  • 驱动比
  • 256/384/576/864/1296
  • 最大容许扭力(gf.cm)
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 齿轮箱效率
  • 75
  • 长度
  • 41
马达规格参数
马达(可选择)

空心杯电机
无刷电机
步进电机

电压(可选择) 3-24V
输入速度 ≤15000rpm
电流 300mA max
22MM金属减速齿轮箱

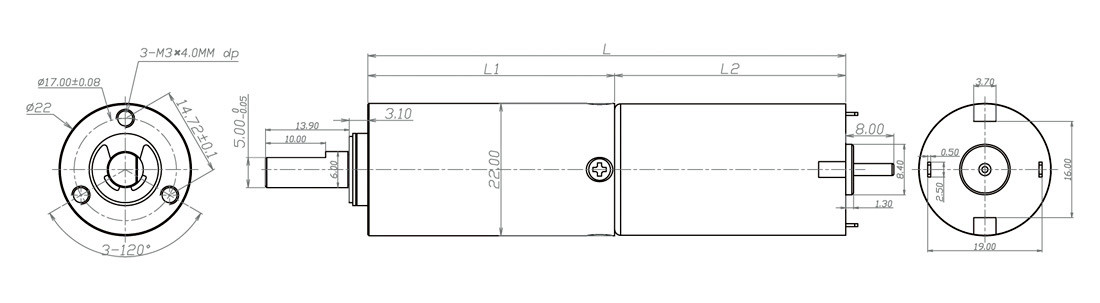

技术插图
22MM金属减速齿轮箱
推荐产品
型号
ZWBMD022022-4
ZWBMD022022-6
ZWBMD022022-16
ZWBMD022022-24
ZWBMD022022-36
ZWBMD022022-64
ZWBMD022022-96
ZWBMD022022-144
ZWBMD022022-216
ZWBMD022022-256
ZWBMD022022-384
ZWBMD022022-576
ZWBMD022022-864
ZWBMD022022-1296
额定转速(rpm)
1875
1250
469
313
208
117
78
52
35
29
20
13
9
6
最高转速(rpm)
7500
5000
1875
1250
833
469
313
208
139
117
78
52
35
23
额定容许力矩(gf.cm)
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
15000
瞬间容许力矩(gf.cm)
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
36000
减速比
4
6
16
24
36
64
96
144
216
256
384
576
864
1296
减速箱长L1(mm)
19.1
26.4
33.7
41
总长L(mm)
57.5
64.8
72.1
79.4
ZWBMD022022-4
  • 额定转速(rpm):
  • 1875
  • 最高转速(rpm):
  • 7500
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 4
  • 减速箱长L1(mm):
  • 19.1
  • 总长L(mm):
  • 57.5
ZWBMD022022-6
  • 额定转速(rpm):
  • 1250
  • 最高转速(rpm):
  • 5000
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 6
  • 减速箱长L1(mm):
  • 19.1
  • 总长L(mm):
  • 57.5
ZWBMD022022-16
  • 额定转速(rpm):
  • 469
  • 最高转速(rpm):
  • 1875
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 16
  • 减速箱长L1(mm):
  • 26.4
  • 总长L(mm):
  • 64.8
ZWBMD022022-24
  • 额定转速(rpm):
  • 313
  • 最高转速(rpm):
  • 1250
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 24
  • 减速箱长L1(mm):
  • 26.4
  • 总长L(mm):
  • 64.8
ZWBMD022022-36
  • 额定转速(rpm):
  • 208
  • 最高转速(rpm):
  • 833
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 36
  • 减速箱长L1(mm):
  • 26.4
  • 总长L(mm):
  • 64.8
ZWBMD022022-64
  • 额定转速(rpm):
  • 117
  • 最高转速(rpm):
  • 469
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 64
  • 减速箱长L1(mm):
  • 33.7
  • 总长L(mm):
  • 72.1
ZWBMD022022-96
  • 额定转速(rpm):
  • 78
  • 最高转速(rpm):
  • 313
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 96
  • 减速箱长L1(mm):
  • 33.7
  • 总长L(mm):
  • 72.1
ZWBMD022022-144
  • 额定转速(rpm):
  • 52
  • 最高转速(rpm):
  • 208
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 144
  • 减速箱长L1(mm):
  • 33.7
  • 总长L(mm):
  • 72.1
ZWBMD022022-216
  • 额定转速(rpm):
  • 35
  • 最高转速(rpm):
  • 139
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 216
  • 减速箱长L1(mm):
  • 33.7
  • 总长L(mm):
  • 72.1
ZWBMD022022-256
  • 额定转速(rpm):
  • 29
  • 最高转速(rpm):
  • 117
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 256
  • 减速箱长L1(mm):
  • 41
  • 总长L(mm):
  • 79.4
ZWBMD022022-384
  • 额定转速(rpm):
  • 20
  • 最高转速(rpm):
  • 78
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 384
  • 减速箱长L1(mm):
  • 41
  • 总长L(mm):
  • 79.4
ZWBMD022022-576
  • 额定转速(rpm):
  • 13
  • 最高转速(rpm):
  • 52
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 576
  • 减速箱长L1(mm):
  • 41
  • 总长L(mm):
  • 79.4
ZWBMD022022-864
  • 额定转速(rpm):
  • 9
  • 最高转速(rpm):
  • 35
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 864
  • 减速箱长L1(mm):
  • 41
  • 总长L(mm):
  • 79.4
ZWBMD022022-1296
  • 额定转速(rpm):
  • 6
  • 最高转速(rpm):
  • 23
  • 额定容许力矩(gf.cm):
  • 15000
  • 瞬间容许力矩(gf.cm):
  • 36000
  • 减速比:
  • 1296
  • 减速箱长L1(mm):
  • 41
  • 总长L(mm):
  • 79.4
*above specifications are subject to change without notice,just for reference and customizable according to requirements
*以上规格数据仅供参考,如有修改恕不另行通知,可按需求定制
22MM金属减速齿轮箱参数
22MM金属减速齿轮箱应用
  • 踏步机应用
    踏步机应用
  • 智能洗衣机应用
    智能洗衣机应用
  • 电动窗帘应用
    电动窗帘应用
  • 智能升降桌应用
    智能升降桌应用
观看22MM金属减速齿轮箱应用视频
